Imagen de piedra para Cáritas Diocesana.

Digitalización con escáner 3D

caritas-logo
  • Facebook





Cáritas Diocesana de Pamplona-Tudela ha inaugurado este martes su nuevo centro ocupacional ‘San Francisco’ en Burlada.

En esta inauguración tuvimos el honor de participar con un proyecto que abordaba una de las figuras más representativas del centro.

El proyecto que ellos querían llevar a cabo era hacer una réplica de una Virgen, y no en un material cualquiera, tenía que ser un material que resistiera sin ningún tipo de problema a la intemperie.

Nos pusimos en marcha para ver cómo podíamos ayudarles y después de darle unas cuantas vueltas, llegamos a la solución que consideramos mejor se adaptaba a las necesidades requeridas.

A continuación describiremos los pasos que seguimos para poder alcanzar el resultado final que nuestro cliente necesitaba.

PASOS:

1.Digitalización:

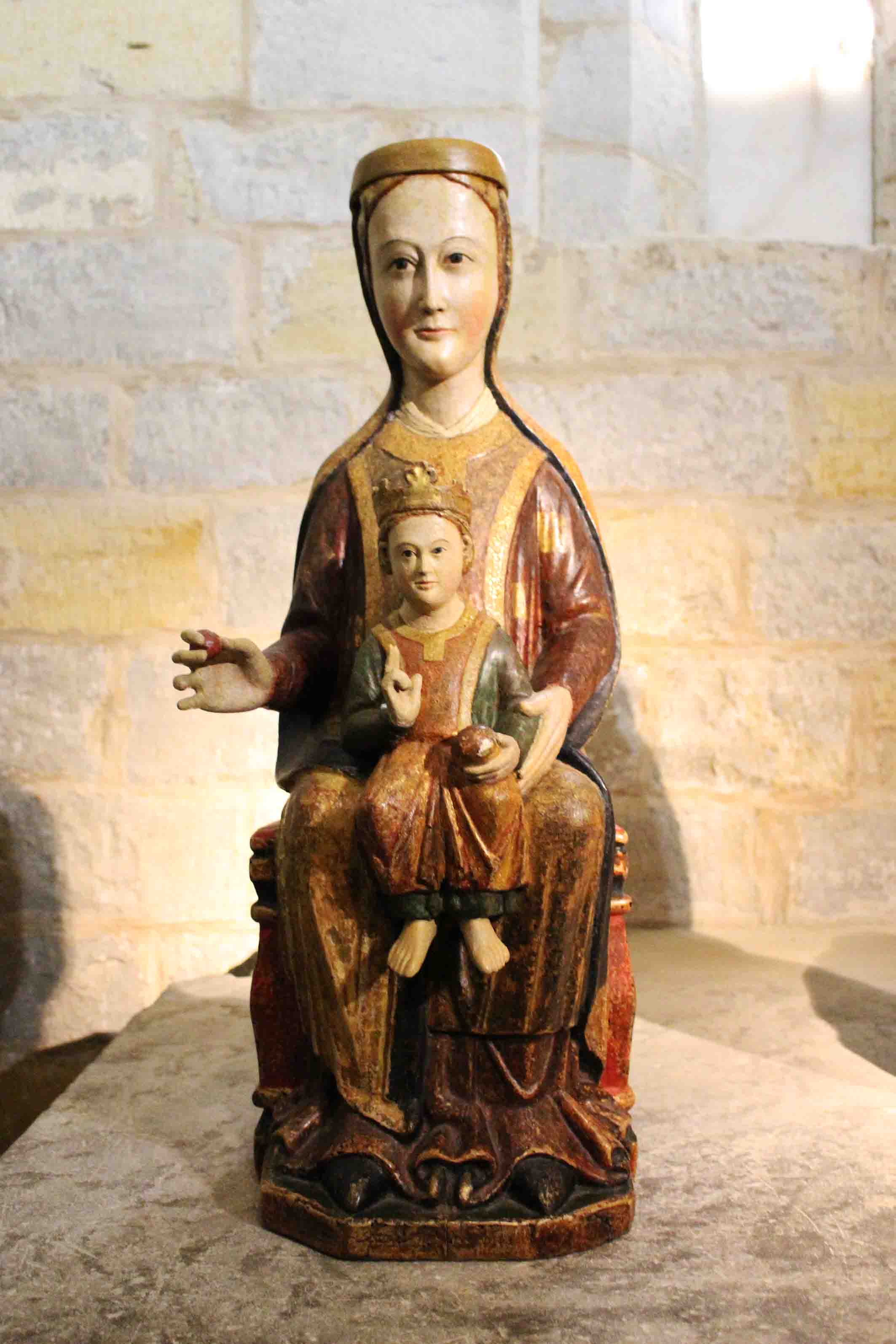

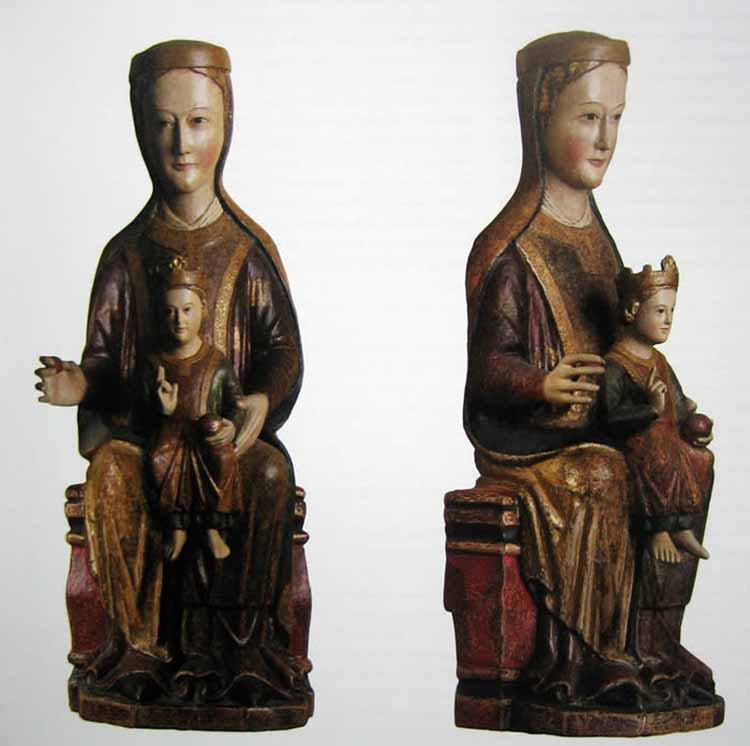

En este caso como avanzábamos anteriormente se trataba de una de las figuras más representativas del centro, una Virgen procedente del Santo Cristo de Cataláin (Garinoaín), fechada a inicios del XIII.

virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra
  • Facebook

virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel1_pamplona_navarra
  • Facebook

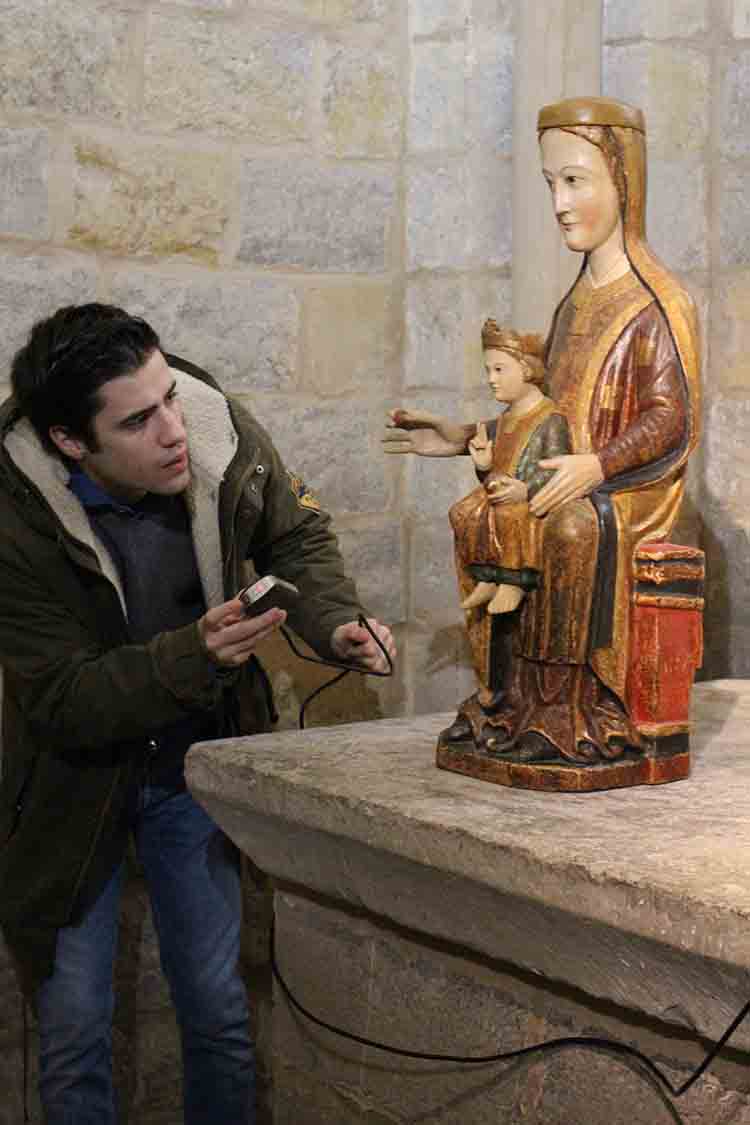

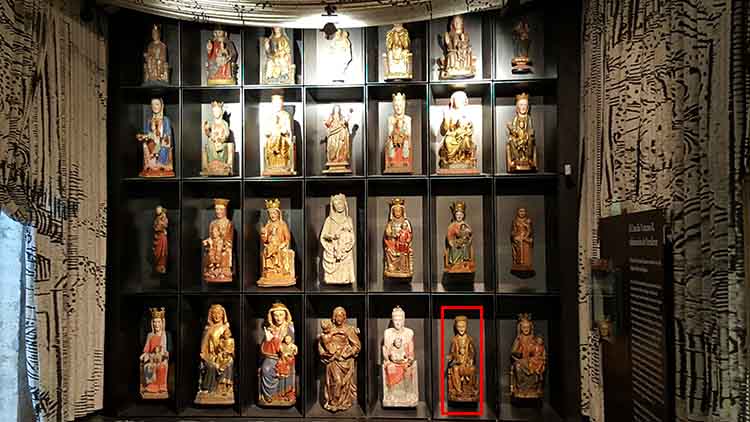

Tuvimos la suerte de realizar esta digitalización en una capilla de transición románico-gótica en la Catedral de Pamplona, gracias a la exposición Occidens, ya no solo por el sitio, que es maravilloso, si no por las condiciones que este espacio recoge de luz y localización.

virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra1
  • Facebook
virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra2
  • Facebook



















No fue un trabajo fácil ya que éramos conscientes de que con las técnicas de fabricación que íbamos a utilizar (Digitalización, mecanización, molde) para realizar la pieza perderíamos algo de resolución… por eso decidimos profundizar en ciertos rasgos que considerábamos sujetos de pérdida de detalle.

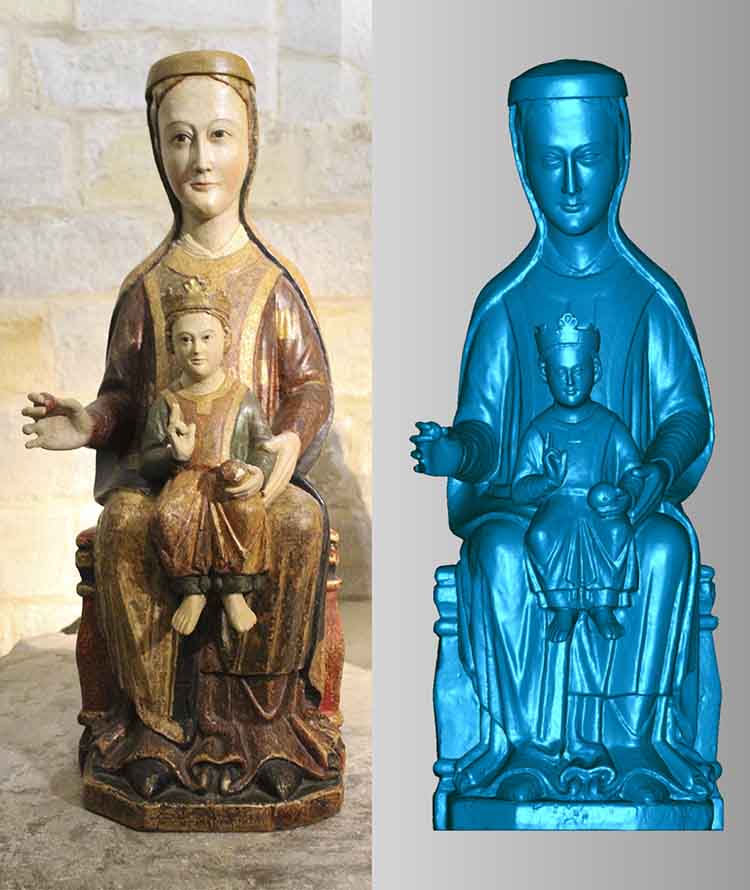

Y este es el resultado final que conseguimos una vez escaneada y retocada la pieza. Ambas partes quedamos muy satisfechas con el resultado.



virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra5
  • Facebook

2.Mecanizado: en madera y por partes.

Una de las ventajas que tenemos al hacer este proceso es que podemos escalar la pieza al tamaño que el cliente quiera, en este caso la medida original era de 80cm y la réplica solicitada la hicimos de 130cm.

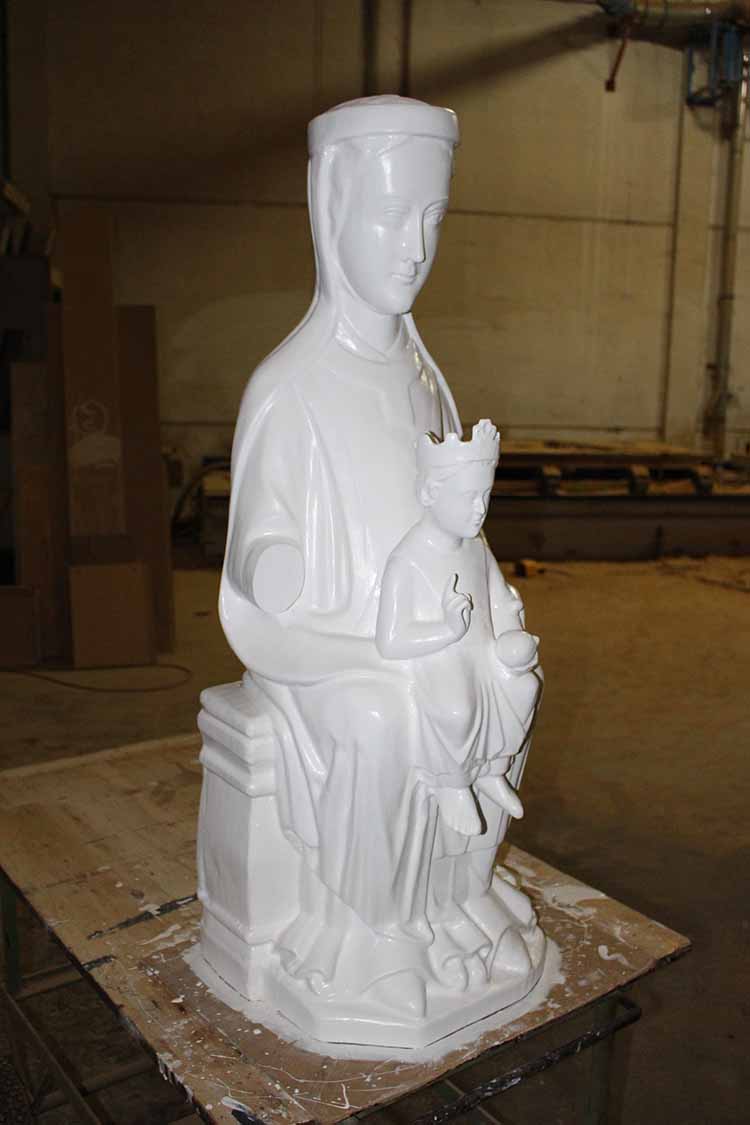

A continuación podéis ver un video de la máquina mecanizando, y una imagen de la pieza lista para hacer el molde.

virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra3
  • Facebook

https://youtu.be/BKiSLxbkd7w

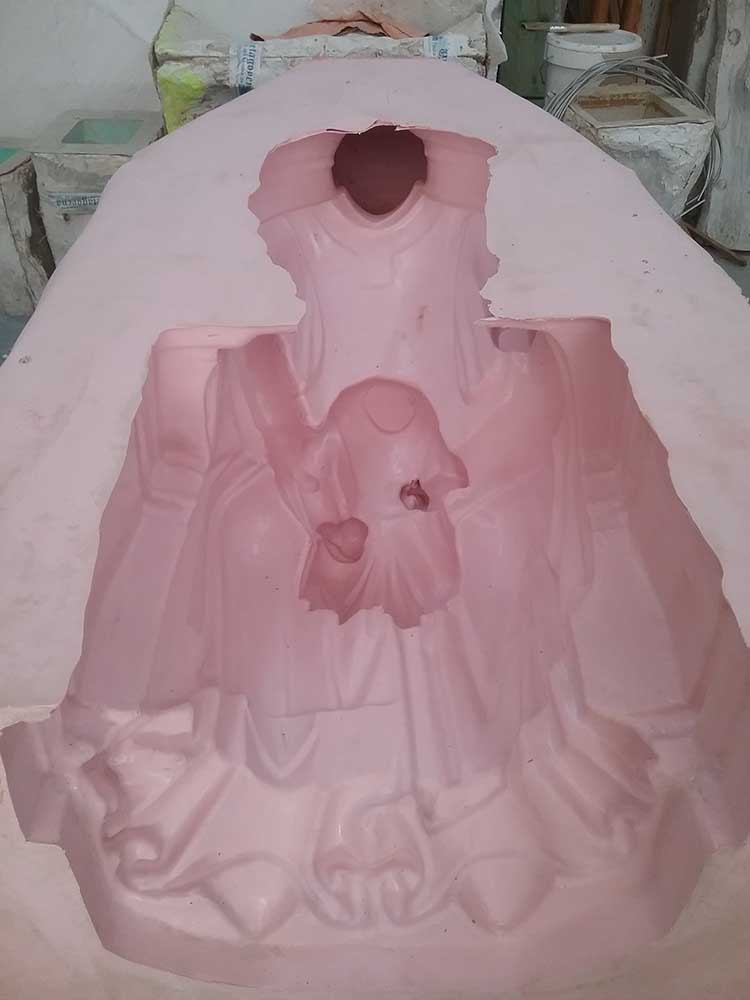

3. Molde de silicona, uno de los pasos más complicados.

Los moldes de silicona permiten obtener piezas de gran calidad y definición casi de cualquier objeto teniendo en cuenta las debilidades y dificultades que representa cada uno para su ejecución.

Es el motivo de hacer el brazo por separado, para poder desmoldar la pieza sin problemas



virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra9
  • Facebook



Para realizar la copia se vierte el hormigón dentro del molde, una vez rellenado , hay que dejar fraguar la pieza alrededor de una semana.

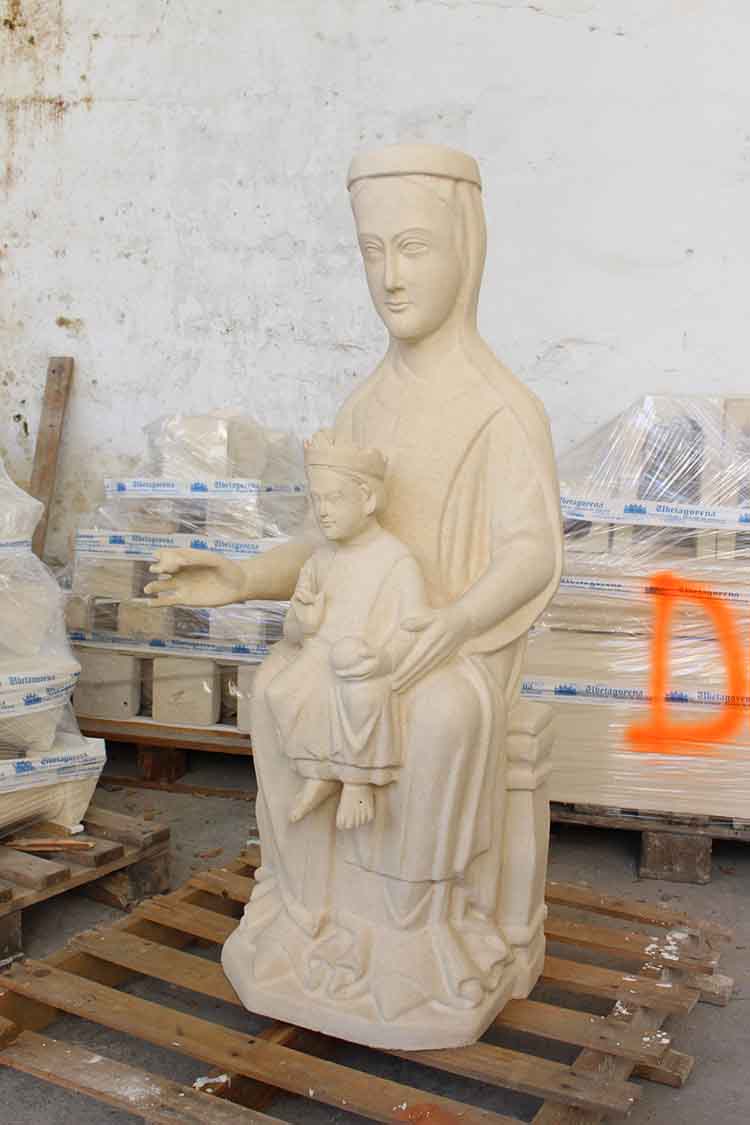

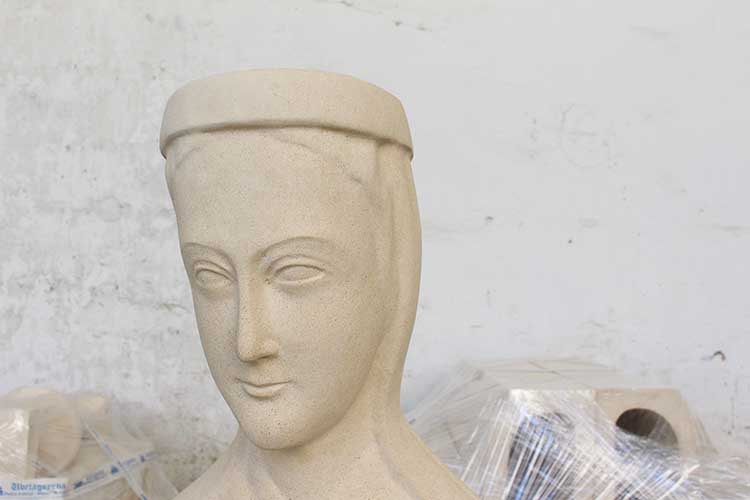

Este es el resultado final.

virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra6
  • Facebook
virgen_catalain_impresion3d_digitalizacion3d_escaner_onevoxel_pamplona_navarra4
  • Facebook

















4.Transporte y colocación.

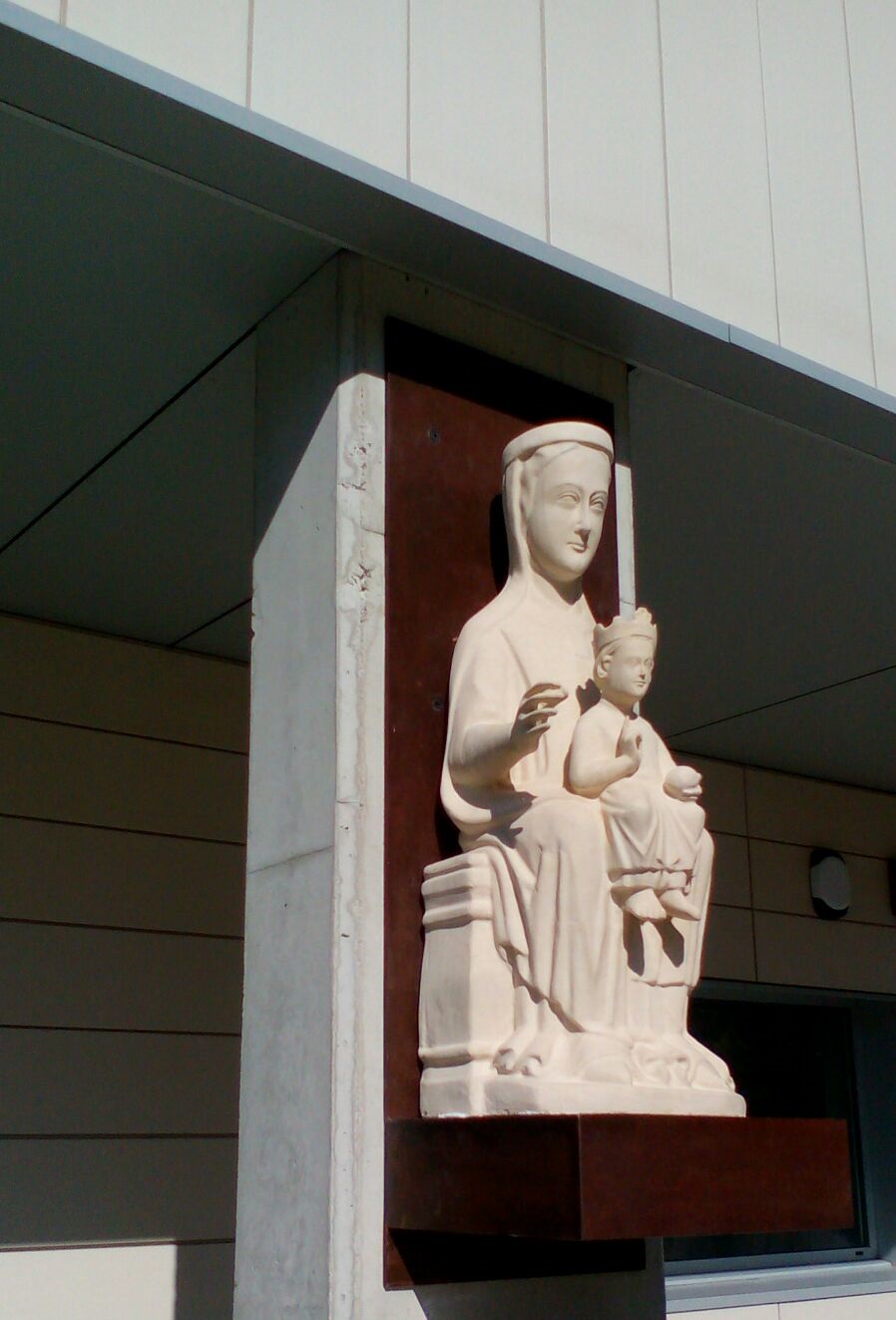

Por último, quedaba transportar a la virgen a su futura casa, se le preparó una base de acero corten, y se colocó en la entrada del nuevo edificio.
